Vamos a Editar - Preferencias - General y nos aseguramos de que la escala y efectos Trazos está sin marcar. Si no lo hacemos, puede cambiar de tamaño cuando se utiliza Cada transformación. Si esto sucede, basta con que seleccionemos todas las formas de trazos y cambiar su anchura de 1 pt.
Ejemplo 1
Paso 1

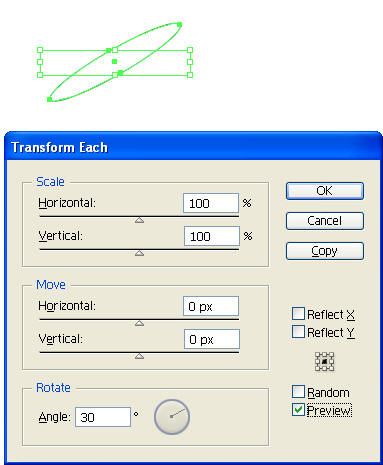

Con la herramienta elipse 1 pt y color de trazo verde, hacer una Elipse 150 píxeles por 25 píxeles.
Objeto> Transformar> Transformar Cada una de ellas, con ángulo de 30 °. Haga clic en Copiar (no OK).
Paso 3
Llegamos a Objeto> Transformar> Transformar Una vez más (o Comando + D) cuatro veces para hacer las copias. A continuación, seleccionamos todas las verdes elipses y hacemos clic en Objeto> Agrupar (Control + G).
Ahora, con un trazo azul 1 pt ocho caras, creamos una estrella con un radio interior de 50 px y un radio exterior de 75 px.
Paso 5

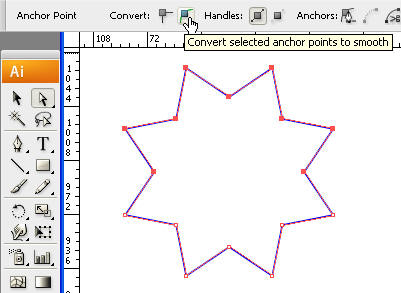

Con la Herramienta de selección directa, o el lazo, seleccionamos la mitad de los puntos de anclaje. Utilizamos el panel de control de arriba para convertir los puntos de anclaje para suavizar. A continuación, seleccionamos la otra mitad y las convierte a los problemas.
Herramienta de selección directa para seleccionar uno de los puntos de anclaje para asegurarse de que seleccionamos todo el punto de anclaje, arrastrar un cuadro sobre la ubicación del punto de anclaje de este tipo, en lugar de hacer clic en él.
Repita esto para cada uno de los puntos de anclaje fuera de forma individual. Podemos aprovechar para crear una acción en la Ventana>Acciones y grabamos la opción Girar, siempre con los 180º. De esta forma no tendremos mas que ir seleccionando los siguiente puntos e ir pulsando el play de la ventana acciones, o la tecla rápida (F2) que hayamos configurado.
Paso 8
Ahora selecciona el interior de todos los puntos de anclaje. Usted puede obtener todos a la vez por el dibujo de un rectángulo de manera justa. Usar la herramienta de escala para pasar a todos un poco hacia el exterior, el interior que hacen curvas más redondeadas.
Paso 9

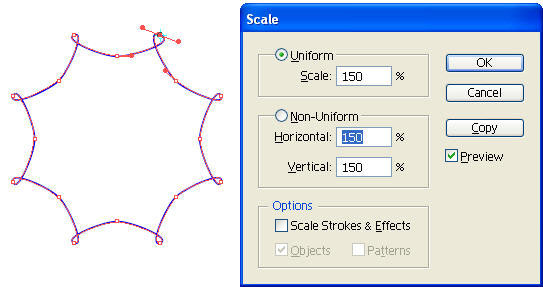

A continuación, seleccionamos un punto de anclaje. Utilice la herramienta Escala en la caja de herramientas para aumentarla en un 150%.
Paso 10
Repetir con todos los puntos de anclaje en la forma, dentro y fuera, una tras otra. Una vez más podemos utilizar una Acción de Ventana>Acciones para repetir en cada uno de los puntos.
Paso 11

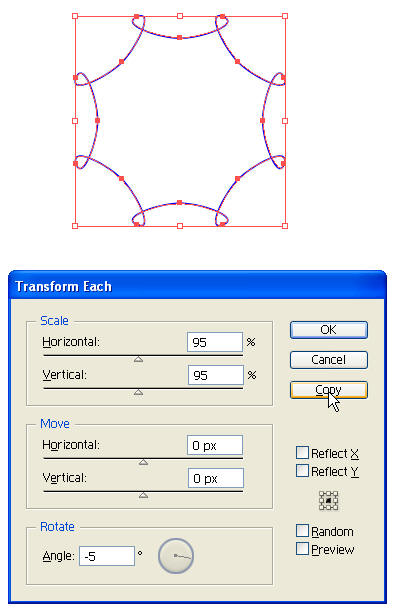

Seleccionar todo el objeto y el uso del Objeto> Transformar> Transformar Cada escala al 95% y -5% rotar. Haga clic en Copiar.
Paso 12
Contro + D para hacer más copias. A continuación, seleccionamos las cuatro formas y hacemos un Grupo con ellas.
Paso 13
Seleccionamos los dos grupos y haga clic en Alinear centro horizontal en el panel de control (o el Alinee Panel), luego Centro Alinear vertical también.
Ejemplo 2
Paso 1
Con un 1 pt, hacer un cuadrado de 100 px de ancho.
Paso 2
Con el cuadrado seleccionado, hacemos clic en Efectos> Distorsionar y Transformar> Fruncir yengordar a 100%.
Ir a Objeto> Expandir Apariencia. Luego del Objeto> Transformar> Transformar cada escala en 90% y -10% de rotación.
Comando + D para hacer más copias. A continuación, seleccione y haga clic en ellos todos los objetos> Grupo.

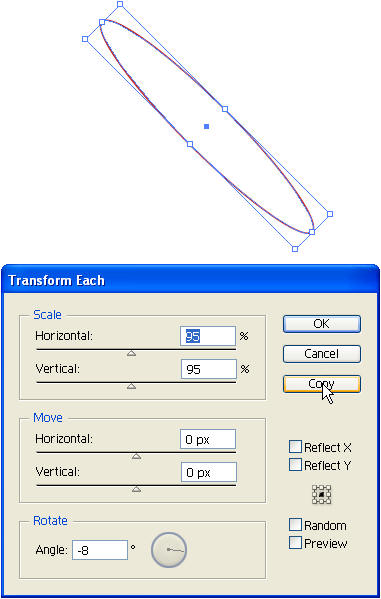

Con un 1 pt y color rojo hacemos una elipse 150 px por 25 px. Llegamos a Objeto> Transformar> Transformar Cada Escala en un 95% y -8% Girar.
Hacemos varias copias. Seleccionamos todos los óvalos de color rojo, y Objeto> Grupo. Girar entonces a todo el grupo de 45 °.
Seleccionamos los dos grupos y hacemos clic en Alineación horizontal y vertical Centro Alinear Centro.
Paso 1
Utilice la herramienta estrella para hacer una estrella de 7 puntos con un radio exterior de 75px. Esta será una guía de lo que el color no importa.
Me da la vuelta para que apunte mina, utilizando Objeto> Transformar> Reflejar. Luego vaya a Objeto> Bloquear> Selección para mantener la guía de la estrella en movimiento. Establecer la carrera a 1 pt azul. Ahora, utilizar la herramienta Lápiz para trazar un 7-estrella de la forma haciendo clic en un punto a otro, como se muestra.
Llegamos a Objeto> Desbloquear todos, y eliminar la guía estrella. Use la Herramienta de selección directa para seleccionar los puntos de anclaje (la mitad a la vez, como lo hicimos en Diseño 1) y las convierte a los problemas.

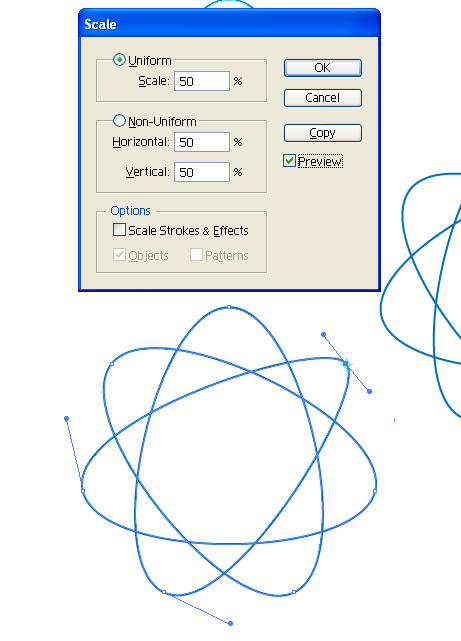

Haga una copia de la forma. Seleccione un punto de anclaje de la segunda estrella, y la escala que establece el 50%. Repetir con todos los puntos de anclaje.

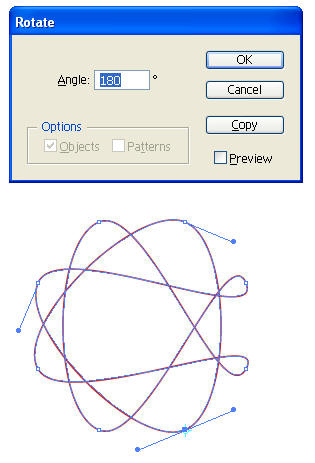

Haga una copia de la segunda estrella. Ahora hay tres estrellas. En la tercera estrella, seleccionar uno de los puntos de anclaje y el uso de la herramienta Girar a girar 180 °. Repita este proceso para todos los puntos de anclaje.
Seleccionar todos los tres estrellas y alinear sus centros horizontal y vertical.
Cambiar los colores en dos de las formas, y para hacer que se vea más como un auténtico Spirograph, escala la estrella más grande en 90%.
Ejemplo 4
Paso 1
Hacer un cuadrado de color naranja 100 px de ancho. Convertir puntos de anclaje en suavizados.
Rotar cada punto de anclaje de 180 °.
Seleccionar todo el objeto, el uso del Objeto> Transformar> Rotar 10 ° y ocho ejemplares.

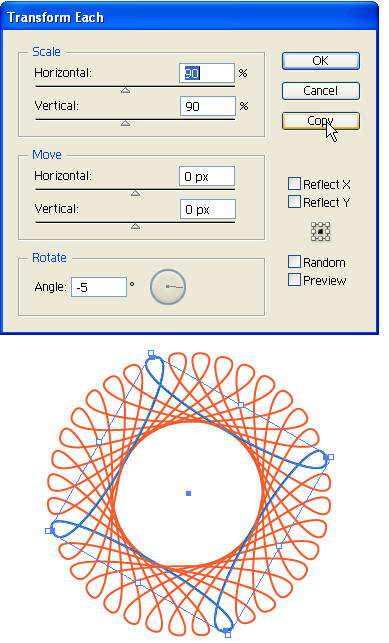

Ahora selecciona una de las formas, a continuación, Copiar y Pegar en el frontal, y su cambio de trazos de color azul. Con esa forma aún seleccionada, Objeto> Transformar> Transformar cada Escala en el 90% y Rotar -5 °. Haga clic en Copiar.
Usar Comando + D para hacer varias copias.
¡Terminado!
Ejemplo 5
Paso 1
Hacer una forma de estrella con ocho puntos y un radio exterior de 75 px. Esta estrella va a servirnos de guía. Uso del Objeto> Bloquear> Selección para que no se mueva.
Creamos con la herramienta de lápiz con un 1 punto rojo una estrella, unimos punto a punto como se muestra a continuación.
Ir a Objeto> Desbloquear todos y elimine la estrella guía.
Paso 4
La mitad a la vez, convertir los puntos de anclaje para suavizarlos.

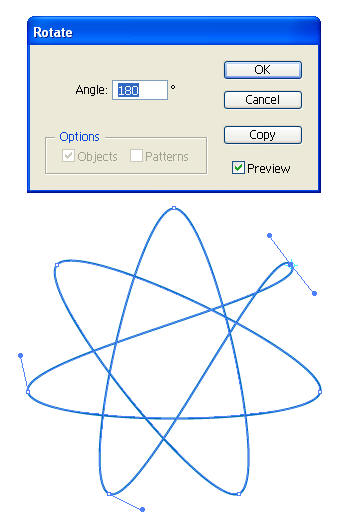

Girarlos 180º.
Creamos una estrella de un 1 pt magenta, 4 estrellas con la forma exterior radio de 75px.
Paso 7
Soltar puntos de anclaje. Girar la esquina cuatro puntos de anclaje de 180 °.
Seleccionar los otros cuatro puntos de anclaje en el centro. Elimine mediante Objeto> Ruta> Eliminar puntos de anclaje. Copiar la forma tres veces, girado a 22,5 °.
Grupo de las formas, a continuación, seleccione junto con la anterior forma. Alinee verticalmente y horizontalmente.
¡Terminado!
Paso 1
Con un 1 pt magenta Carrera, haga un círculo 100 px.
Paso 2

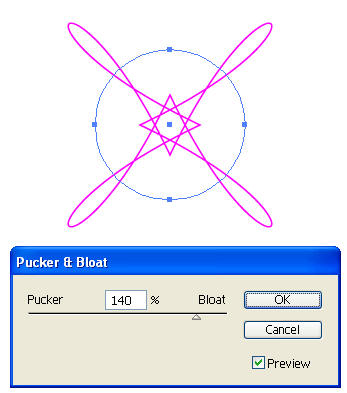

Efecto>Distorsionar y transformar>Fruncir y engordar al 140%.

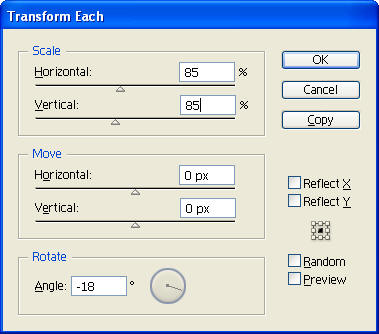

Cada transformar en un 85% de la escala, la rotación de -18 ° y haga clic en Copiar. A continuación, utiliczamos Comando + D para hacer más tres copias.
Seleccione el tercer ejemplar, e ir a Edición> Copiar y, a continuación, Edición> Pegar en el frente.
Carrera para cambiar el color verde oscuro, y luego girar por 36 °.
En el Panel de Apariencia, haga doble clic en el efecto de inflar y pucker para editarlo. Cambiar la cantidad a 100%.
Cada Transformar ahora en la anterior configuración como se muestra.
Variaciones
Por ahora se puede duplicar prácticamente nada de la Spirograph un folleto.
Este es el óvalo verde del diseño 1, rotar y copiarse a un ángulo de 5 °, combinado con un morado Elipse 90 px por 60 px, girada en un ángulo de 20 °.
La experimentación con diferentes formas y colores nos influirá directamente en el resultado final. Os animos a que practiqueis y combineis métodos para progresar.
Vista del resultado final de todos los ejercicios:
